小型精密手动箔材折弯性能测试仪
发布时间:2024-06-18 11:44 浏览次数:56
设备用途:
用于检测各种金属箔材、有机薄膜、纸材等材料的抗折弯强度
产品性能及特点:
本产品采用全不锈钢结构,性能稳定、不生锈,具有足够的强度和刚性;体积小,可放置于桌面上,使用方便,结果准确可靠,数据重现性好。
工作原理:
切取一定宽度、长度的箔材,将其一端固定于设备的旋转夹头上,另一端根据需要固定一定重量的悬挂物,手工摇动摇柄(可通过限位销调整摇动的角度范围),记录摇动次数,即可得到箔材的抗弯折性能。
技术参数:
适用箔材厚度范围 | ≤100μm |
适用箔材最大宽度 | ≤15mm |
旋转夹头刀口规格 | 0.5、1.0、2.0、3.5mm等可选 |
自动计数功能 | 可选 |
下挂砝码重量 | 标配255g(可定制) |
设备重量 | ~10Kg |
外形尺寸 | 300×150×205mm |

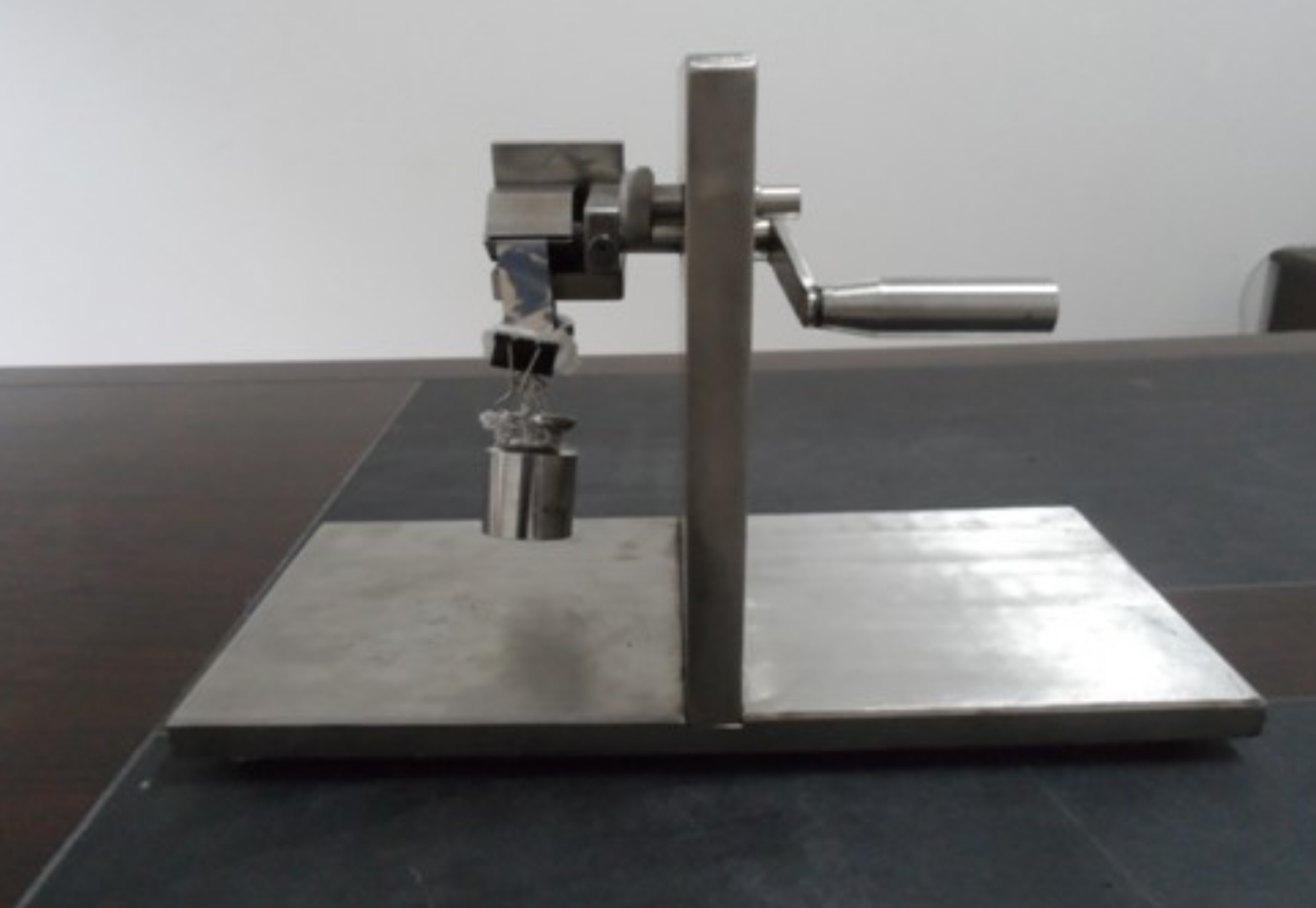

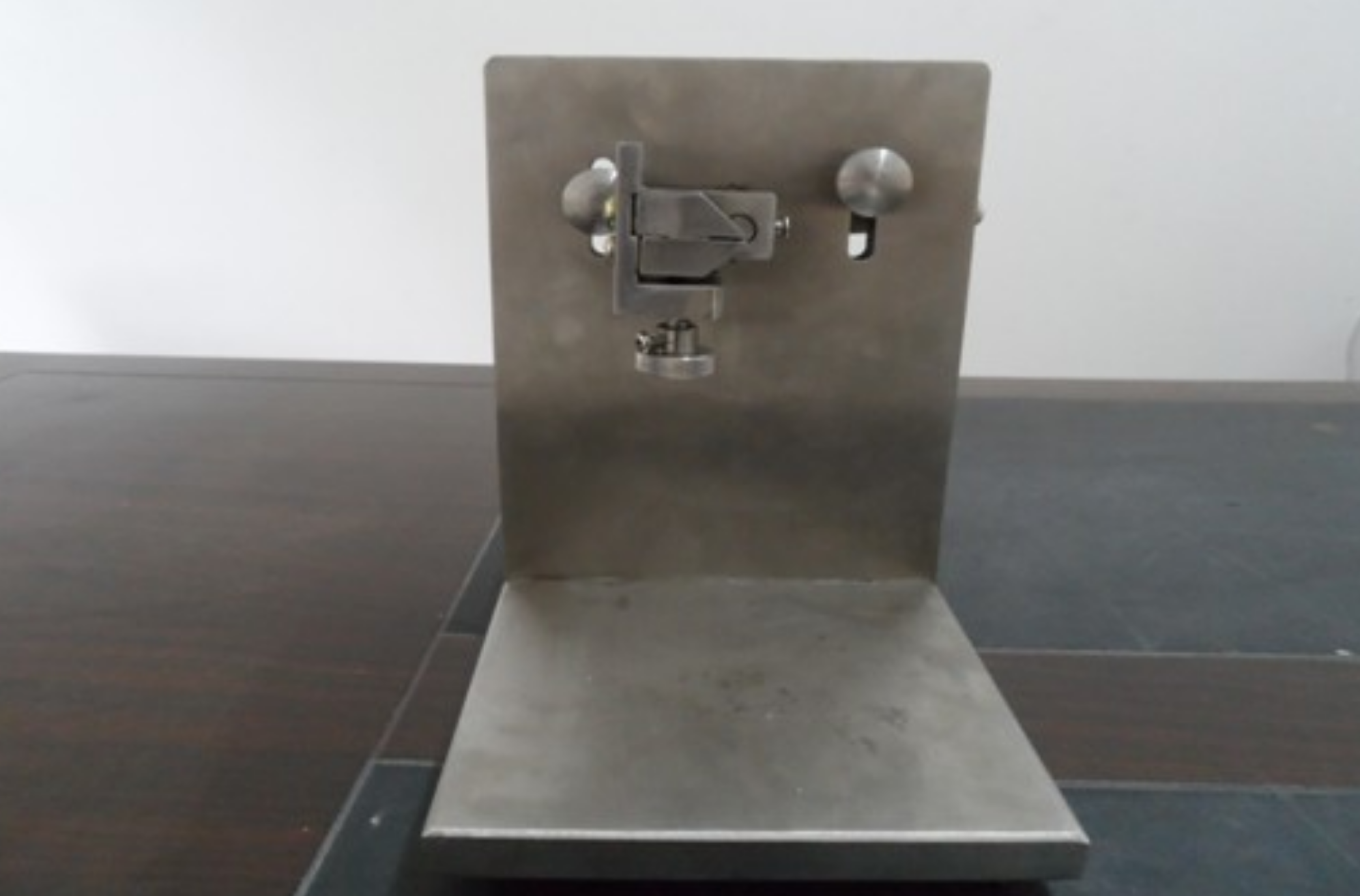

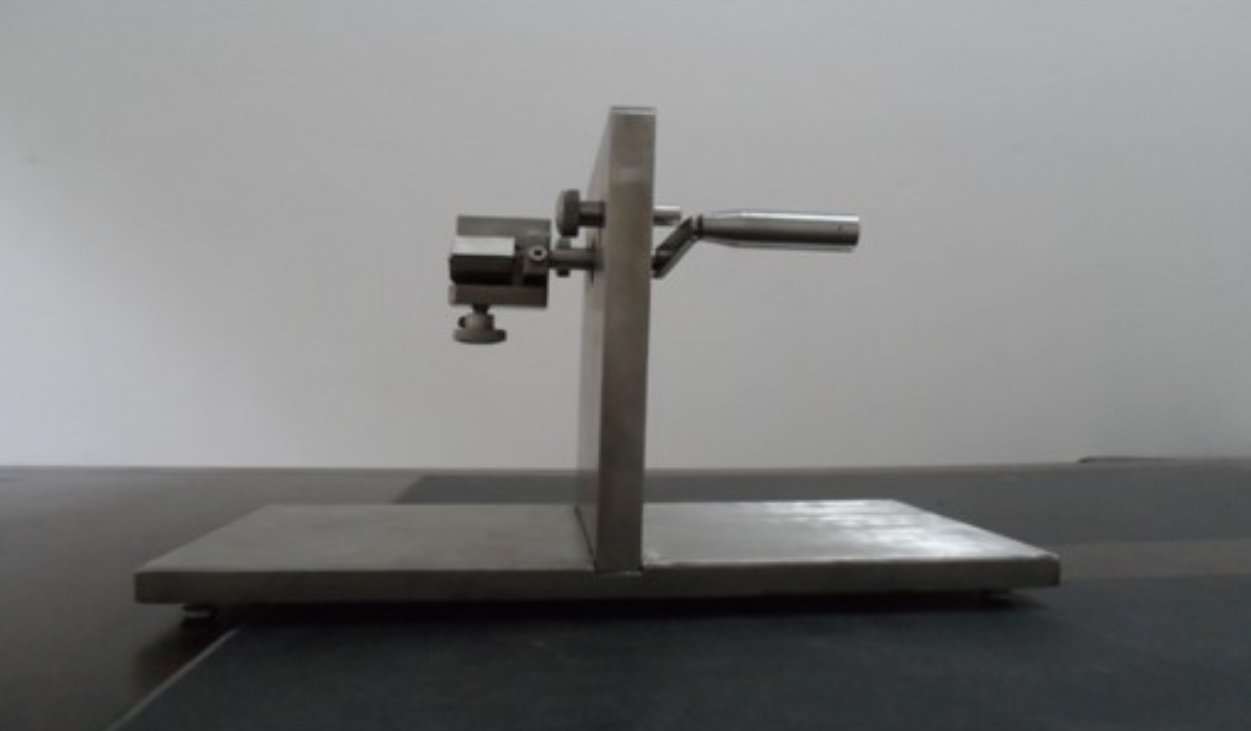

折弯机外观示意图片:
折弯机操作说明
测试样品准备:
将预测试的箔材样品用裁成10mm宽、10mm以上的长条,按下述步骤测试:
1、检查限位装置,观察左右角度是否90°(以夹头中线左右能达到水平为准)
2、 将要测试的箔材一头夹持在挂有砝码的夹子上(如果夹不稳可在箔材外围包一层餐纸或胶带);
3、提起箔材另一头,确认夹持牢固,并注意箔材提起时左右受力均匀。
4、将另一头夹持在机器上的旋转夹头(注意总体的高度以防砝码垂地),旋紧夹头,检查砝码是否垂地,箔材受力是否左右平衡。
5、摇动手柄计数,以90°为一次,至箔材断裂停止计数,测得次数即为耐折弯次数;如果旋转夹头的范围是180°,则读数应乘以2即得实际结果。
6、取出夹头里的断箔,清理机器。
注意:箔材断口应位于旋转夹头的出口处试验结果才有效;手动旋转不宜过快,防止砝码抖动造成试验误差。
